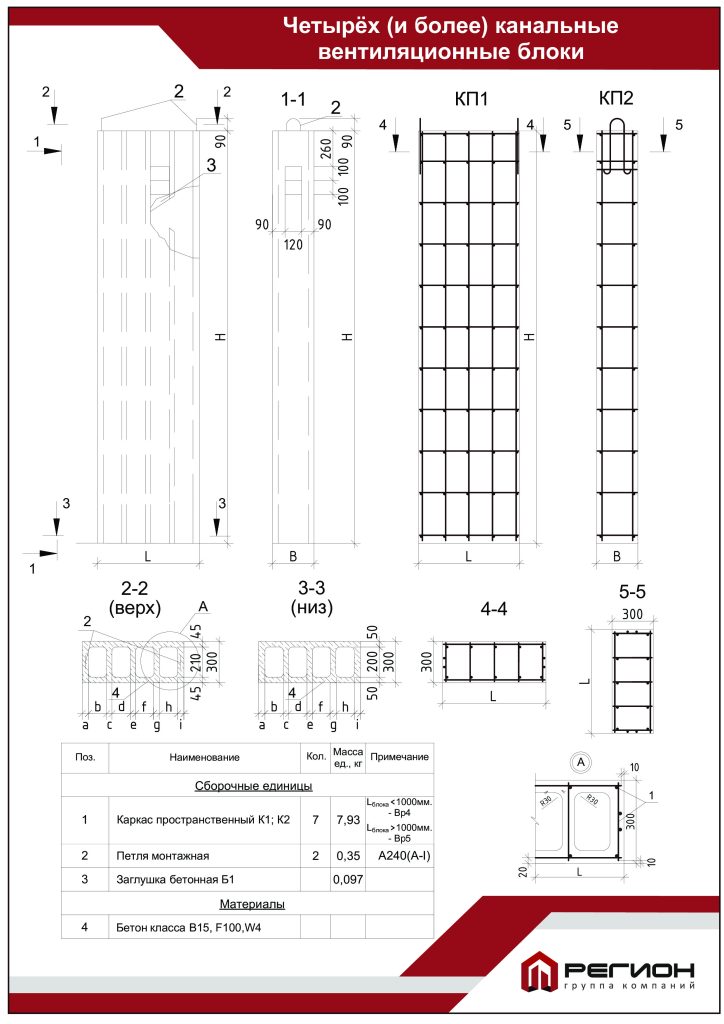

Четырех (и более) канальные вентиляционные блоки

Пример маркировки вентиляционных блоков

ВБП4-1280/4-2990

  • ВБП – вентиляционный блок переменного сечения
  • 4 – четыре канала
  • 1280/4 – длина вентиляционного блока/номер группы
  • 2990 – высота вентиляционного блока

Ширина вентиляционных блоков всегда фиксированная – 300 мм.

Группа 1

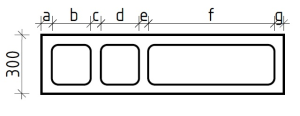

маркировка длина L ширина B высота станд.   H высота возможная объем бетона (при станд. высоте) вес, кг             (при станд. высоте)   каналы и стенки
a b c d e f g h i
ВБП4-700/1 700 300 2990 1000-3500 0,35 875 верх 50 120 40 120 40 120 40 120 50
низ 55 110 50 110 50 110 50 110 55
ВБП4-1160/1 1160 300 2990 1000-3500 0,48 1200 верх 50 235 40 235 40 235 40 235 50
низ 65 215 55 215 60 215 55 215 65

Группа 2

маркировка длина L ширина B высота станд.   H высота возможная объем бетона (при станд. высоте) вес, кг             (при станд. высоте)   каналы и стенки
a b c d e f g h i
ВБП4-930/2 930 300 2990 1000-3500 0,42 1050 верх 50 120 40 235 40 235 40 120 50
низ 65 110 50 215 50 215 50 110 65
ВБП4-1280/2 1280 300 2990 1000-3500 0,51 1275 верх 50 120 40 410 40 410 40 120 50
низ 65 110 50 390 50 390 50 110 65
ВБП4-1400/2 1400 300 2990 1000-3500 0,57 1425 верх 50 120 40 470 40 470 40 120 50
низ 65 110 50 450 50 450 50 110 65
ВБП4-1520/2 1520 300 2990 1000-3500 0,59 1475 верх 50 120 40 530 40 530 40 120 50
низ 65 110 50 510 50 510 50 110 65
ВБП4-1600/2 1600 300 2990 1000-3500 0,65 1625 верх 50 120 40 570 40 570 40 120 50
низ 65 110 55 540 60 540 55 110 65
ВБП4-1700/2 1700 300 2990 1000-3500 0,61 1525 верх 50 120 40 620 40 620 40 120 50
низ 65 110 55 590 60 590 55 110 65

Группа 3

маркировка длина L ширина B высота станд.   H высота возможная объем бетона (при станд. высоте) вес, кг             (при станд. высоте)   каналы и стенки
a b c d e f g h i
ВБП4-930/3 930 300 2990 1000-3500 0,42 1050 верх 50 120 40 120 40 235 40 235 50
низ 65 110 50 110 50 215 50 215 65
ВБП4-1280/3 1280 300 2990 1000-3500 0,51 1275 верх 50 120 40 120 40 410 40 410 50
низ 65 110 50 110 50 390 50 390 65
ВБП4-1400/3 1400 300 2990 1000-3500 0,57 1425 верх 50 120 40 120 40 470 40 470 50
низ 65 110 50 110 50 450 50 450 65
ВБП4-1520/3 1520 300 2990 1000-3500 0,59 1475 верх 50 120 40 120 40 530 40 530 50
низ 65 110 50 110 50 510 50 510 65
ВБП4-1600/3 1600 300 2990 1000-3500 0,65 1625 верх 50 120 40 120 40 570 40 570 50
низ 65 110 55 110 60 540 55 540 65
ВБП4-1700/3 1700 300 2990 1000-3500 0,61 1525 верх 50 120 40 120 40 620 40 620 50
низ 65 110 55 110 60 590 55 590 65

Группа 4



маркировка длина L ширина B высота станд.   H высота возможная объем бетона (при станд. высоте) вес, кг             (при станд. высоте)   каналы и стенки
a b c d e f g h i
ВБП4-930/4 930 300 2990 1000-3500 0,42 1050 верх 50 235 40 120 40 120 40 235 50
низ 65 215 50 110 50 110 50 215 65
ВБП4-1280/4 1280 300 2990 1000-3500 0,51 1275 верх 50 410 40 120 40 120 40 410 50
низ 65 390 50 110 50 110 50 390 65
ВБП4-1400/4 1400 300 2990 1000-3500 0,57 1425 верх 50 470 40 120 40 120 40 470 50
низ 65 450 50 110 50 110 50 450 65
ВБП4-1520/4 1520 300 2990 1000-3500 0,59 1475 верх 50 530 40 120 40 120 40 530 50
низ 65 510 50 110 50 110 50 510 65
ВБП4-1600/4 1600 300 2990 1000-3500 0,65 1625 верх 50 570 40 120 40 120 40 570 50
низ 65 540 55 110 60 110 55 540 65
ВБП4-1700/4 1700 300 2990 1000-3500 0,61 1525 верх 50 620 40 120 40 120 40 620 50
низ 65 590 55 110 60 110 55 590 65

Группа 5

маркировка

длина L

ширина B

высота станд.   H

высота возможная

объем бетона (при станд. высоте)

вес, кг             (при станд. высоте)



каналы и стенки

a

b

c

d

e

f

g

h

i
ВБП4-930/5

930

300

2990

1000-3500

0,42

1050

 верх

50

235

40

120

40

120

40

235

50
низ

65

215

50

110

50

110

50

215

65
ВБП4-1280/5

1280

300

2990

1000-3500

0,51

1275

 верх

50

410

40

120

40

120

40

410

50
низ

65

390

50

110

50

110

50

390

65
ВБП4-1400/5

1400

300

2990

1000-3500

0,57

1425

 верх

50

470

40

120

40

120

40

470

50
низ

65

450

50

110

50

110

50

450

65
ВБП4-1520/5

1520

300

2990

1000-3500

0,59

1475

 верх

50

530

40

120

40

120

40

530

50
низ

65

510

50

110

50

110

50

510

65
ВБП4-1600/5

1600

300

2990

1000-3500

0,65

1625

 верх

50

570

40

120

40

120

40

570

50
низ

65

540

55

110

60

110

55

540

65
ВБП4-1700/5

1700

300

2990

1000-3500

0,61

1525

 верх

50

620

40

120

40

120

40

620

50
низ

65

590

55

110

60

110

55

590

65

Вышеперечисленный перечень вентиляционных блоков является не полным. Он может быть дополнен или изменен.

При проектировании четырех (и более) канальных вентиляционных блоков возможно устанавливать следующие параметры:

1 Количество внутренних каналов от 4 до 7
2 Возможные размеры внутренних каналов см. табл. Размеры внур. Каналов
3 Высота вентблока Н 1000 – 3500
4 Толщина внешних стенок 45-70
5 Толщина внутренних стенок 35-60
6 Внешние размеры
ширина B 300
длина L 700-1760
7 Внутренний переток в любой из внутренних стенок или без перетока

Размеры внутренних каналов:

№

Верх

Низ

длина

ширина

длина

ширина

1

120

220

110

200

2

235

220

215

200

3

410

220

390

200

4

470

220

450

200

5

530

220

510

200

6

570

220

540

200

7

620

220

590

200

8

635

220

615

200

9

900

220

860

200



Вафли и перетоки

Скачать

В проекте обязательно указывать:

  • наличие вафли (заборное отверстие)
  • ее координату и размер
  • указание по наличию или отсутствию перетока
