Трехканальные вентиляционные блоки

Пример маркировки:

  • ВБП3-950/2-2990
  • ВБП – вентиляционный блок переменного сечения
  • 3 – три канала
  • 950/2 – длина вентиляционного блока / номер группы
  • 2990 – высота вентиляционного блока
  • Ширина вентиляционных блоков всегда фиксированная – 300 мм

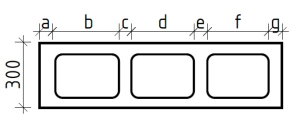

Группа 1

маркировка длина L ширина B высота станд.   H высота возможная объем бетона (при станд. высоте) вес, кг             (при станд. высоте)   каналы и стенки
a b c d e f g
ВБП3-540/1 540 300 2990 1000-3500 0,28 700 верх 50 120 40 120 40 120 50
низ 60 110 50 110 50 110 50
ВБП3-885/1 885 300 2990 1000-3500 0,38 950 верх 50 235 40 235 40 235 50
низ 65 215 55 215 55 215 65
ВБП3-1410/1 1410 300 2990 1000-3500 0,52 1300 верх 50 410 40 410 40 410 50
низ 65 390 55 390 55 390 65

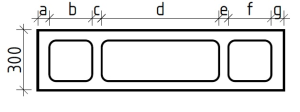

Группа 2

маркировка длина L ширина B высота станд.   H высота возможная объем бетона (при станд. высоте) вес, кг             (при станд. высоте)   каналы и стенки
a b c d e f g
ВБП3-655/2 655 300 2990 1000-3500 0,31 775 верх 50 120 40 235 40 120 50
низ 60 110 50 215 50 110 60
ВБП3-830/2 830 300 2990 1000-3500 0,36 900 верх 50 120 40 410 40 120 50
низ 60 110 50 390 50 110 60
ВБП3-890/2 890 300 2990 1000-3500 0,39 975 верх 50 120 40 470 40 120 50
низ 60 110 50 450 50 110 60
ВБП3-950/2 950 300 2990 1000-3500 0,4 1000 верх 50 120 40 530 40 120 50
низ 60 110 50 510 50 110 60
ВБП3-990/2 990 300 2990 1000-3500 0,43 1075 верх 50 120 40 570 40 120 50
низ 65 110 50 540 50 110 65
ВБП3-1040/2 1040 300 2990 1000-3500 0,41 1025 верх 50 120 40 620 40 120 50
низ 65 110 50 590 50 110 65
ВБП3-1055/2 1055 300 2990 1000-3500 0,44 1100 верх 50 120 40 635 40 120 50
низ 60 110 50 615 50 110 60
ВБП3-1320/2 1320 300 2990 1000-3500 0,54 1350 верх 50 120 40 900 40 120 50
низ 65 110 55 860 55 110 65
ВБП3-1390/2 1390 300 2990 1000-3500 0,56 1400 верх 50 120 40 970 40 120 50
низ 65 110 50 940 50 110 65

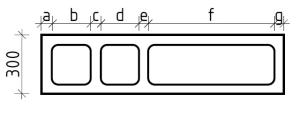

Группа 3

маркировка длина L ширина B высота станд.   H высота возможная объем бетона (при станд. высоте) вес, кг             (при станд. высоте)   каналы и стенки
a b c d e f g
ВБП3-655/3 655 300 2990 1000-3500 0,31 775 верх 50 120 40 120 40 235 50
низ 60 110 50 110 50 215 60
ВБП3-830/3 830 300 2990 1000-3500 0,36 900 верх 50 120 40 120 40 410 50
низ 60 110 50 110 50 390 60
ВБП3-890/3 890 300 2990 1000-3500 0,39 975 верх 50 120 40 120 40 470 50
низ 60 110 50 110 50 450 60
ВБП3-950/3 950 300 2990 1000-3500 0,4 1000 верх 50 120 40 120 40 530 50
низ 60 110 50 110 50 510 60
ВБП3-990/3 990 300 2990 1000-3500 0,43 1075 верх 50 120 40 120 40 570 50
низ 65 110 50 110 50 540 65
ВБП3-1040/3 1040 300 2990 1000-3500 0,41 1025 верх 50 120 40 120 40 620 50
низ 65 110 50 110 50 590 65
ВБП3-1055/3 1055 300 2990 1000-3500 0,44 1100 верх 50 120 40 120 40 635 50
низ 60 110 50 110 50 615 60
ВБП3-1320/3 1320 300 2990 1000-3500 0,54 1350 верх 50 120 40 120 40 900 50
низ 65 110 55 110 55 860 65
ВБП3-1390/3 1390 300 2990 1000-3500 0,56 1400 верх 50 120 40 120 40 970 50
низ 65 110 50 110 50 940 65

Группа 4

маркировка длина L ширина B высота станд.   H высота возможная объем бетона (при станд. высоте) вес, кг             (при станд. высоте)   каналы и стенки
a b c d e f g
ВБП3-770/4 770 300 2990 1000-3500 0,35 875 верх 50 235 40 120 40 235 50
низ 65 215 50 110 50 215 65
ВБП3-1120/4 1120 300 2990 1000-3500 0,44 1100 верх 50 410 40 120 40 410 50
низ 65 390 50 110 50 390 65
ВБП3-1240/4 1240 300 2990 1000-3500 0,5 1250 верх 50 470 40 120 40 470 50
низ 65 450 50 110 50 450 65
ВБП3-1360/4 1360 300 2990 1000-3500 0,52 1300 верх 50 530 40 120 40 530 50
низ 65 510 50 110 50 510 65
ВБП3-1440/4 1440 300 2990 1000-3500 0,58 1450 верх 50 570 40 120 40 570 50
низ 70 540 55 110 55 540 70
ВБП3-1540/4 1540 300 2990 1000-3500 0,54 1350 верх 50 620 40 120 40 620 50
низ 70 590 55 110 55 590 70
ВБП3-1570/4 1570 300 2990 1000-3500 0,6 1500 верх 50 635 40 120 40 635 50
низ 65 615 50 110 50 615 65



Дополнительные параметры вентиляционных блоков

Вышеперечисленный перечень вентиляционных блоков является не полным. Он может быть дополнен или изменен.

Параметры трехканальных вентиляционных блоков

1 Количество внутренних каналов 3
2 Возможные размеры внутренних каналов см. табл. “Размеры внутренних каналов”
3 Высота вентблока Н 1000 – 3500
4 Толщина внешних стенок 45-70
5 Толщина внутренних стенок 35-60
6 Внешние размеры
ширина B 300
длина L 540-1760
7 Внутренний переток в любой из внутренних стенок или без перетока

Размеры внутренних каналов

№ Верх Низ
длина ширина длина ширина
1 120 220 110 200
2 235 220 215 200
3 410 220 390 200
4 470 220 450 200
5 530 220 510 200
6 570 220 540 200
7 620 220 590 200
8 635 220 615 200
9 900 220 860 200

Вафли и перетоки

Скачать

В проекте обязательно указывать:

  • наличие вафли (заборное отверстие)
  • ее координату и размер
  • указание по наличию или отсутствию перетока
