Одноканальные вентиляционные блоки

Один внутренний канал. Имеют два рабочих назначения:

  • спутник, при установке на первом заборном этаже (этаж, с которого начинается вентиляционная шахта).
  • Транзит, на более высоких этажах. Служат для транзита воздушных масс с нижних этажей на выход из вентиляционной шахты (кровля).

  Вафли и перетоки: скачать

В проекте обязательно указывать наличие вафли (заборное отверстие). Ее координату и размер. Так как вентблок имеет один канал, то перетока в данной конфигурации не может быть.

Пример маркировки: ВБП1-220_2990

ВБП – вентиляционный блок переменного сечения

1 – один канал
220 – длина вентиляционного блока
2990 – высота вентиляционного блока

Ширина вентиляционных блоков всегда фиксированная 300 мм.

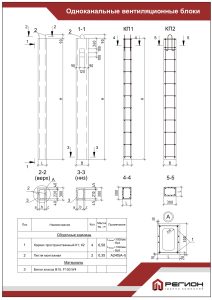

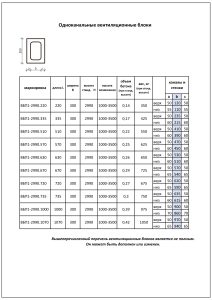

маркировка длина L ширина B высота станд.   H высота возможная объем бетона (при станд. высоте) вес, кг             (при станд. высоте)   каналы и стенки
a b c
ВБП1-220 220 300 2990 1000-3500 0,14 350 верх 50 120 50
низ 55 110 55
ВБП1-335 335 300 2990 1000-3500 0,17 425 верх 50 235 50
низ 60 215 60
ВБП1-510 510 300 2990 1000-3500 0,22 550 верх 50 410 50
низ 60 390 60
ВБП1-570 570 300 2990 1000-3500 0,25 625 верх 50 470 50
низ 60 450 60
ВБП1-630 630 300 2990 1000-3500 0,26 650 верх 50 530 50
низ 60 510 60
ВБП1-670 670 300 2990 1000-3500 0,29 725 верх 50 570 50
низ 65 540 65
ВБП1-720 720 300 2990 1000-3500 0,27 675 верх 50 620 50
низ 65 590 65
ВБП1-735 735 300 2990 1000-3500 0,3 750 верх 50 635 50
низ 60 615 60
ВБП1-1000 1000 300 2990 1000-3500 0,39 975 верх 50 900 50
низ 70 860 70
ВБП1-1070 1070 300 2990 1000-3500 0,42 1050 верх 50 970 50
низ 65 940 65
