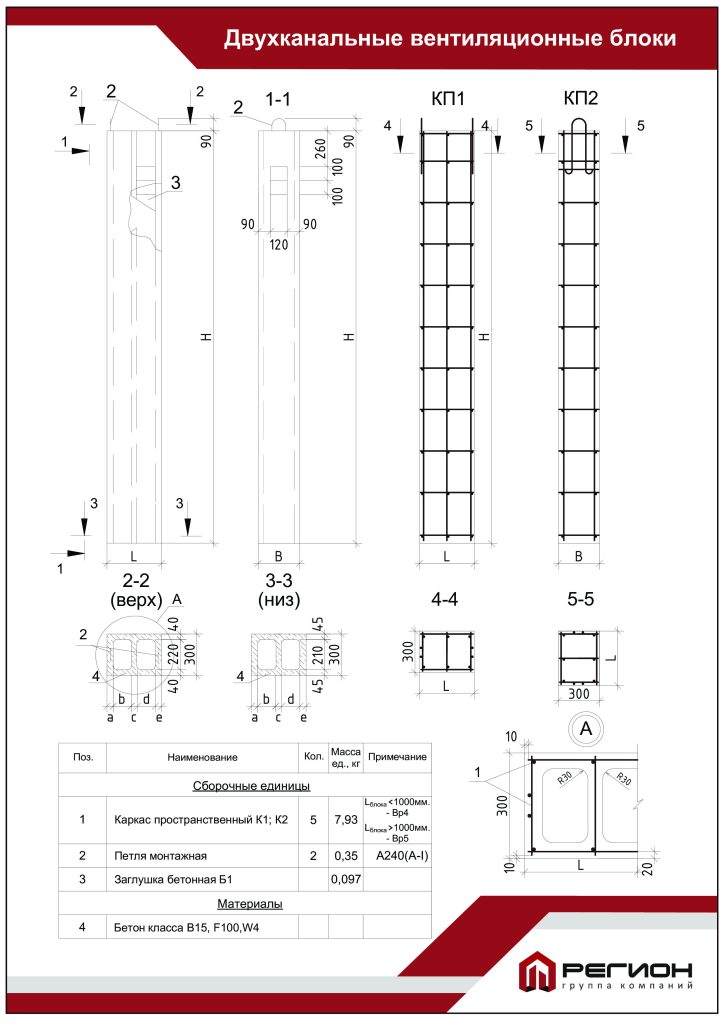

Двухканальные вентиляционные блоки

Два внутренних канала (спутник, транзит).

Варианты исполнения

  • С перетоком
    В канал «Спутник» идет забор воздуха из вентилируемого помещения. Через переток во внутренней стенке вентиляционного блока воздухопоток перетекает в транзитный канал, по которому доставляется на выход из вентиляционной шахты (кровля).
  • Без перетока
    Вентиляционные блоки, в которых нет перетока зачастую устанавливаются на последний этаж. И тогда забранный из помещения воздух поднимается на выход по каналу «спутнику».
    Также двухканальный вентиляционный блок может быть исполнен без перетока, в том случае, когда на определенном этаже шахта перестает выполнять забор воздуха из помещений и работает только как транзит на вывод собранных воздушных масс.

Вафли и перетоки

Скачать

В проекте обязательно указывать наличие вафли (заборное отверстие). Ее координату и размер.
А также указание по наличию или отсутствию перетока.

Пример маркировки

ВБП2-385/1-2990
ВБП – вентиляционный блок переменного сечения
2 – два канала
385/1 – длина вентиляционного блока/номер группы
2990 – высота вентиляционного блока
Ширина вентиляционных блоков всегда фиксированная 300 мм.



Для удобства применения, вентиляционные блоки разделены на группы:

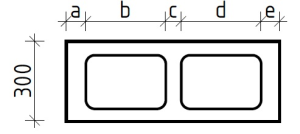

Группа 1 (Два канала одинакового размера)

маркировка длина L ширина B высота станд.   H высота возможная объем бетона (при станд. высоте) вес, кг             (при станд. высоте)   каналы и стенки
a b c d e
ВБП2-385/1 385 300 2990 1000-3500 0,21 525 верх 50 120 45 120 50
низ 55 110 55 110 55
ВБП2-615/1 615 300 2990 1000-3500 0,28 700 верх 50 235 45 235 50
низ 65 215 55 215 65
ВБП2-965/1 965 300 2990 1000-3500 0,37 925 верх 50 410 45 410 50
низ 65 390 55 390 65
ВБП2-1085/1 1085 300 2990 1000-3500 0,43 1075 верх 50 470 45 470 50
низ 65 450 55 450 65
ВБП2-1225/1 1285 300 2990 1000-3500 0,52 1300 верх 50 570 45 570 50
низ 70 540 65 540 70

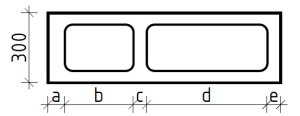

Группа 2 (Канал спутник (размер 120) и транзитный канал (вариации размеров от 120 до 900).

маркировка длина L ширина B высота станд.   H высота возможная объем бетона (при станд. высоте) вес, кг             (при станд. высоте)   каналы и стенки
a b c d e
ВБП2-500/2 500 300 2990 1000-3500 0,24 600 верх 50 120 45 235 50
низ 60 110 55 215 60
ВБП2-675/2 675 300 2990 1000-3500 0,29 725 верх 50 120 45 410 50
низ 60 110 55 390 60
ВБП2-735/2 735 300 2990 1000-3500 0,32 800 верх 50 120 45 470 50
низ 60 110 55 450 60
ВБП2-795/2 795 300 2990 1000-3500 0,33 825 верх 50 120 45 530 50
низ 60 110 55 510 60
ВБП2-835/2 835 300 2990 1000-3500 0,36 900 верх 50 120 45 570 50
низ 65 110 55 540 65
ВБП2-885/2 885 300 2990 1000-3500 0,34 850 верх 50 120 45 620 50
низ 65 110 55 590 65
ВБП2-900/2 900 300 2990 1000-3500 0,37 925 верх 50 120 45 635 50
низ 60 110 55 615 60
ВБП2-1165/2 1165 300 2990 1000-3500 0,47 1175 верх 50 120 45 900 50
низ 70 110 55 860 70
ВБП2-1235/2 1235 300 2990 1000-3500 0,5 1250 верх 50 120 45 970 50
низ 65 110 55 940 65
ВБП2-790/2 790 300 2990 1000-3500 0,33 825 верх 50 235 45 410 50
низ 65 215 55 390 65
ВБП2-850/2 850 300 2990 1000-3500 0,36 900 верх 50 235 45 470 50
низ 65 215 55 450 65
ВБП2-910/2 910 300 2990 1000-3500 0,37 925 верх 50 235 45 530 50
низ 65 215 55 510 65
ВБП2-950/2 950 300 2990 1000-3500 0,4 1000 верх 50 235 45 570 50
низ 70 215 55 540 70
ВБП2-1000/2 1000 300 2990 1000-3500 0,37 925 верх 50 235 45 620 50
низ 70 215 55 590 70
ВБП2-1015/2 1015 300 2990 1000-3500 0,41 1025 верх 50 235 45 635 50
низ 65 215 55 615 65
ВБП2-1280/2 1280 300 2990 1000-3500 0,5 1250 верх 50 235 45 900 50
низ 75 215 55 860 75
ВБП2-1350/2 1350 300 2990 1000-3500 0,53 1325 верх 50 235 45 970 50
низ 70 215 55 940 70

При проектировании двухканальных вентиляционных блоков возможно устанавливать следующие параметры:

1 Количество внутренних каналов 2
2 Возможные размеры внутренних каналов см. табл. Размеры внур. Каналов
3 Высота вентблока Н 1000 – 3500
4 Толщина внешних стенок 45-70
5 Толщина внутренних стенок 35-60
6 Внешние размеры
ширина B 300
длина L 385-1760
7 Внутренний переток во внутренней стенке или без перетока

Размеры внутренних каналов:

№ Верх Низ
длина ширина длина ширина
1 120 220 110 200
2 235 220 215 200
3 410 220 390 200
4 470 220 450 200
5 530 220 510 200
6 570 220 540 200
7 620 220 590 200
8 635 220 615 200
9 900 220 860 200
